Citroën C6: Changement de lampes - Cons eils pratiques - Manuel du conducteur Citroën C6Citroën C6: Changement de lampes

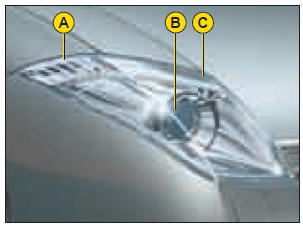

Bloc optique avant supérieur


Bloc optique avant supérieur

  1.  Feu latéral
  2.  Feu de croisement/feu de route
  3.  Feu de position

Nota : Un léger voile de buée peut apparaître sur la surface de la glace du projecteur dans certaines conditions d'utilisation. Pour l'entretien des blocs optiques avant et des changements de lampe, consultez le réseau CITROËN. Les lampes des feux D et E appartiennent à un même porte-lampes.

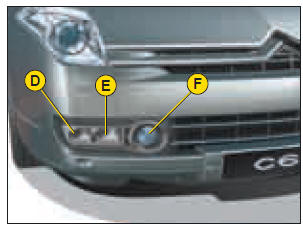

Bloc optique avant inf érieur


Bloc optique avant inf érieur

  1.  Feu indicateur de direction
  2.  Feu diurne
  3.  Projecteur antibrouillard (avant)

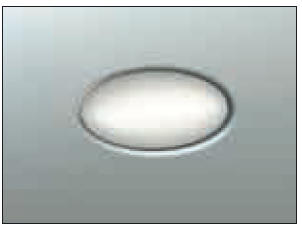

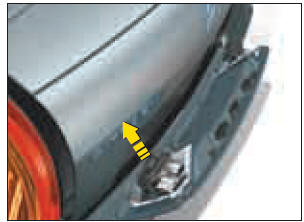

Répétiteur de clign otant


Répétiteur de clign otant

Pour changer le répétiteur, poussez- le vers l'avant ou l'arrière pour le décliper et consultez le réseau CITROËN.

projecteurs avant sont équipés de lampes au Xénon.Vos
projecteurs avant sont équipés de lampes au Xénon.

des risques d'électrocution, nous vous recommandonsEn raison
des risques d'électrocution, nous vous recommandons en cas de panne, de consulter le réseau CITROËN.

Il est recommandé de changer les lampes simultanément suite à la défaillance de l'une d'entre elles.

Votre véhicule est équipé d'un capot actif. Pour assurer le bon fonctionnement de cet équipement de sécurité, consultez le réseau CITROËN pour changer tout élément de la façade avant.

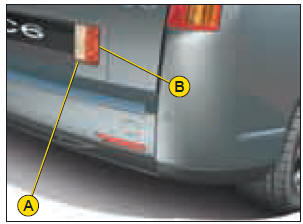

Bloc optique arrière central


Bloc optique arrière central

  1.  Feu de recul
  2.  Feu antibrouillard

Les lampes des feux A et B appartiennent à un même porte-lampes.

Consultez le réseau CITROËN.

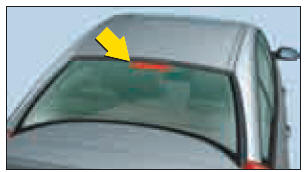

Troisième feu de stop


Troisième feu de stop

Consultez le réseau CITROËN.

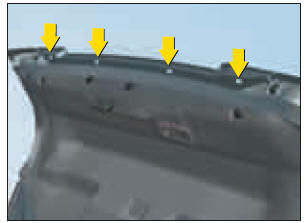

Pour accéder aux porte-lampes,


Pour accéder aux porte-lampes, ouvrez le coffre et dévissez les quatre vis se trouvant sur la carrosserie.

Puis, abaissez le volet de coffre pour retirer le support comportant les deux blocs arrière sans tirer sur les câbles électriques.

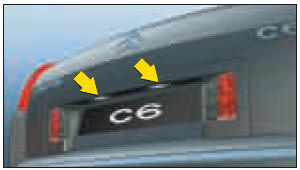

Plaque minéralogique


Plaque minéralogique

Déclipez l'écran transparent puis tirez la lampe. Lampe : W 5 W.

Déclipez avec un outil les portelampes


Déclipez avec un outil les portelampes pour les retirer et les changer.

Nota : L'outil pour dévisser les vis se trouve dans le boîtier outillage de la roue de secours. Voir " Remplacement d'une roue ".

in de chaqueÀ la f
in de chaque opération, vérifiez le bon fonctionnement des feux.

Bloc optique arrière latéral


Bloc optique arrière latéral

  1.  Veilleuse.

    Lampe : W 5 W.

  2.  Feu de stop et veilleuse.

    Lampe : P21 W/5 W.

  3.  Feu indicateur de direction.

    Lampe : P21 W cristal.

  4.  Feu latéral.

    Lampe : W 5 W.

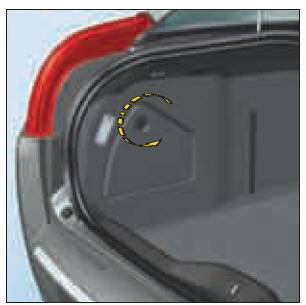

  1. Ouvrez la trappe arrière gauche ou les deux trappes arrière droit en tournant les pions d'1/4 de tour.

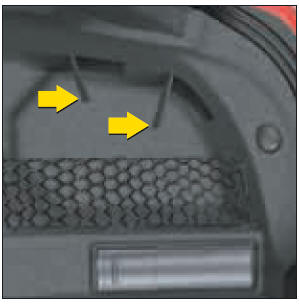

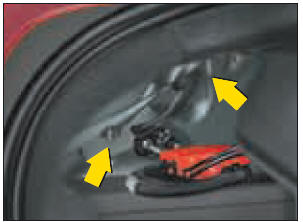

  1. Dévissez à l'aide d'un outil les deux molettes qui retiennent le bloc optique.

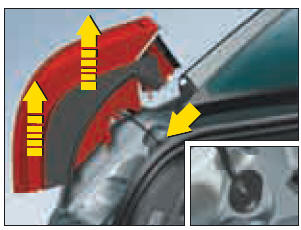

  1. Sans toucher au joint d'étanchéité, dégagez le bloc optique vers le haut et orientez-le pour avoir les lampes vers l'extérieur.


  1. Remplacez les lampes défectueuses.

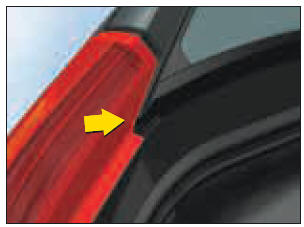

  1. Replacez le bloc optique en insérant en premier le pion le plus en avant puis poussez.

    Assurez-vous de repositionner les joints de la lunette arrière et des feux dans leur position initiale.

  2.  Revissez les deux molettes.
