Renault Latitude: Feux arrière et latéraux (remplacement des lampes) - Conseils pratiques - Manuel du conducteur Renault LatitudeRenault Latitude: Feux arrière et latéraux (remplacement des lampes)

Renault Latitude / Manuel du conducteur Renault Latitude / Conseils pratiques / Feux arrière et latéraux (remplacement des lampes)

Type A


Type A (Suivant véhicule)

Feu indicateur de direction

Retirez le cache d'accès aux feux en dévissant 2 de l'intérieur du coffre.

Retirez les écrous 1 puis dégagez le bloc feux en tirant dessus.

Tournez le porte-lampe 3 d'un quart de


Tournez le porte-lampe 3 d'un quart de tour dans le sens contraire des aiguilles d'une montre, puis dévissez la lampe de la même manière tout en appuyant dessus.

Type de lampe : PY21W.

sont sous pressionLes lampes
sont sous pression et peuvent se casser lors du remplacement.

Risques de blessures.

Feux stop LED 4


Feux stop LED 4

Consultez un Représentant de la marque

Type A


Type A (Suivant véhicule)

Feux de recul/ feux de brouillard arrière

Défaites le clip depuis l'intérieur de la porte de coffre à l'aide d'un tournevis plat puis tirez 5 en arrière.

Nota : prenez garde de ne pas casser 5 en le tirant en arrière.

Dévissez le porte-lampe 6/7 d'un quart


Dévissez le porte-lampe 6/7 d'un quart de tour dans le sens contraire des aiguilles d'une montre, puis retirez la lampe en tirant dessus.

Feux de recul 7

Type de lampe : W16W.

Feux de brouillard arrière 6 Type de lampe : P21W.

sont sous pressionLes lampes
sont sous pression et peuvent se casser lors du remplacement.

Risques de blessures.

Type B


Type B (Suivant véhicule)

Feux de direction/feux de recul

Enlevez la trappe d'accès aux feux en défaisant 2 depuis l'intérieur du coffre.

Enlevez les écrous 1, libérez le bloc optique puis tirez-le pour le retirer.

Tournez le porte-lampe 8/9 d'un quart


Tournez le porte-lampe 8/9 d'un quart de tour dans le sens contraire des aiguilles d'une montre, puis dévissez la lampe de la même manière tout en appuyant dessus.

Feu indicateur de direction 8

Type de lampe : PY21W.

Feux de recul 9 Type de lampe : W16W.

sont sous pressionLes lampes
sont sous pression et peuvent se casser lors du remplacement.

Risques de blessures.

Feux de position/stop LED 10


Feux de position/stop LED 10

Consultez un Représentant de la Marque.

Feux latéraux LED 11

Consultez un Représentant de la Marque.

Type B


Type B (Suivant véhicule)

Feux de brouillard arrière

Défaites le clip depuis l'intérieur de la porte de coffre à l'aide d'un tournevis plat puis tirez 12 en arrière.

Nota : prenez garde de ne pas casser 12 en le tirant en arrière.

Dévissez le porte-lampe 13 d'un quart


Dévissez le porte-lampe 13 d'un quart de tour dans le sens contraire des aiguilles d'une montre, puis retirez la lampe en tirant dessus.

Feux de brouillard arrière 13

Type de lampe : P21W.

sont sous pressionLes lampes
sont sous pression et peuvent se casser lors du remplacement.

Risques de blessures.

Troisièmes feux stop LED 14


Troisièmes feux stop LED 14

Consultez un Représentant de la Marque.

Éclaireurs de plaque d'immatriculation 15


Éclaireurs de plaque d'immatriculation 15

  •  Déclippez l'éclaireur 15 en pressant sur la languette 16 à l'aide d'un outil type tournevis plat.
  •  Remplacez la lampe.

Type de lampe : W5W.

sont sous pressionLes lampes
sont sous pression et peuvent se casser lors du remplacement.

Risques de blessures.

Feux indicateurs de direction latéraux 17


Feux indicateurs de direction latéraux 17 (Suivant véhicule)

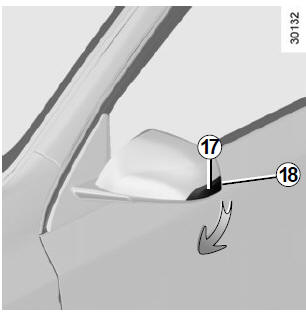

Déclippez le répétiteur 17 (à l'aide un outil type tournevis plat positionné en 18 pour basculer le répétiteur de l'arrière vers l'avant du véhicule).

Tournez d'un quart de tour le portelampe et sortez la lampe.

Type de lampe : WY5W.

Feux indicateurs de direction latéraux LED (Suivant véhicule)

Consultez un Représentant de la Marque.
