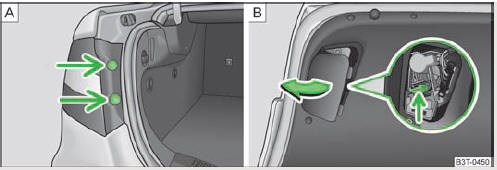

Démontage de la partie extérieure du bloc optique arrière/démontage de la partie intérieure du bloc optique arrière

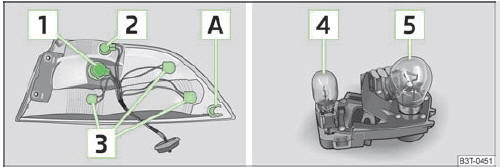

Partie extérieure du bloc optique arrière : ampoules/partie intérieure du bloc optique arrière : ampoules

Synoptique des emplacements des ampoules " .

Clignotant
Feu de position/Feu stop
Feu de position
Phare de recul
Antibrouillard arrière

Démontage et remontage de la partie extérieure du bloc optique arrière

Ouvrez le capot du coffre à bagages.
Retirez les bouchons " - È et dévissez le bloc optique arrière à l'aide d'une clé TORX " , Outillage de bord.
Sortir la lampe avec précaution. Ne sortez pas la douille avec les câbles de la carrosserie.
Pour la repose, fichez d'abord le bloc optique arrière avec le support A " vers l'avant sur l'un des boulons de la carrosserie.
Enfoncez avec précaution le bloc optique arrière sur la carrosserie.
Vissez fermement le bloc optique arrière et enfoncez les bouchons " - È.

Remplacement des ampoules dans la partie extérieure du bloc optique arrière

Pour remplacer l'ampoule, faites tourner la douille de l'ampoule jusqu'en butée en sens antihoraire et retirez-la du boîtier.
Remplacez l'ampoule, remettez la douille avec l'ampoule en place dans le boîtier et faites-la tourner jusqu'en butée en sens horaire.

Démontage et remontage de la partie intérieure du bloc optique arrière

Ouvrez le capot du coffre à bagages.
Retirez le cache du bloc optique arrière sur le côté intérieur du capot du coffre à bagages " - É.
Appuyez sur l'ergot de retenue " - É et retirez la douille de l'ampoule du boîtier du bloc optique arrière.
Pour remonter, introduisez la douille de l'ampoule dans le boîtier.
Appuyez sur l'ergot de retenue jusqu'à ce que celui-ci s'enclenche de façon audible.
Insérez le cache du bloc optique arrière sur le côté intérieur du capot du coffre à bagages.

Remplacement des ampoules dans la partie intérieure du bloc optique arrière

Retirez l'ampoule défectueuse 4 " de la douille et insérer une ampoule neuve dans la douille.
Faire tourner l'ampoule défectueuse 5 en sens antihoraire jusqu'en butée et la faire sortir. Insérez une nouvelle ampoule dans la douille et tournez l'ampoule en sens horaire jusqu'en butée.
