Renault Vel Satis: Fusibles

Renault Vel Satis / Manuel du conducteur Renault Vel Satis / Conseils pratiques / Fusibles

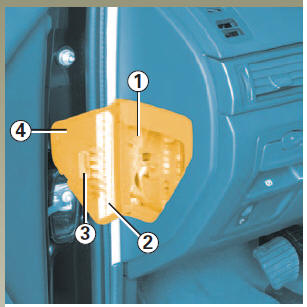

Compartiment à fusibles 1

Compartiment à fusibles 1

En cas de non fonctionnement d'un appareil électrique, avant toute recherche vérifiez l'état des fusibles.

Ouvrez le couvercle 4.

Pour repérer les fusibles, aidez-vous de l'étiquette d'affectation des fusibles 3 (détaillée en page ci-contre).

Il est recommandé de ne pas utiliser les emplacements fusibles libres.

Vérifiez le fusible concerné et remplacez-le, si nécessaire, par un fusible impérativement demême ampérage que celui d'origine.

Un fusible d'ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d'incendie) en cas de consommation anormale d'un équipement.

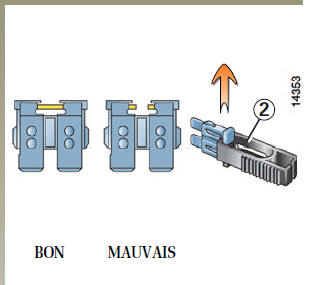

Débrochez le fusible à l'aide de la

Débrochez le fusible à l'aide de la pince 2.

Pour le sortir de la pince, glissez-le latéralement.

Nota

Refermez le couvercle 4 avant de fermer la porte du véhicule.

Suivant la législation locale ou par précaution : Procurez-vous chez votre Représentant RENAULT une boîte de secours comportant un jeu de lampes et un jeu de fusibles.

Affectation des fusibles (la présence des fusibles dépend du niveau d'équipement du véhicule)

Symbole	Affectation
	Feux de route
	Boîtier de gestion électrique/ Système antidémarrage
	Synthèse parole/Tableau de bord/Réglage en site projecteurs au Xénon
	Climatisation/Aide au parking/ Feu de recul
	Eclairage intérieur
	Feux de stop/Essuie-vitres
	Feu de croisement gauche
	Feu de position droit
	Feu de détresse/ Clignotants
	Système de communication/ Radio
	Feu de brouillard avant/ Tableau de bord/ Synthèse parole
	Airbags Prétensionneurs
	Antiblocage des roues (ABS)
	Avertisseur sonore
	Lève-vitres électriques
	Feu de brouillard arrière
	Rétroviseurs dégivrants
	Feu de croisement droit
	Feu de position gauche/ Eclairage
	Essuie-vitres arrière
	Verrouillage/déverrouillage des portes
	Prises accessoires habitacle/ Radio-téléphone
	Prise accessoire coffre
	Désembuage lunette arrière/ Verrou de colonne/ Sièges avant

Batterie
