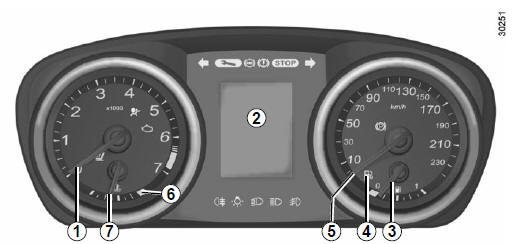

Compte-tours 1 (tr/min x 1 000)
Indicateur de vitesse 5 (km/h ou mph)
Ordinateur de bord 2
Les paramètres de trajet et les messages d'alerte s'affichent en 2. Reportez-vous au passage " Ordinateur de bord ", chapitre 1.
Indicateur de température de liquide de refroidissement 7
En marche normale, l'aiguille doit se
situer avant la zone 6. Elle peut s'approcher
de la zone 6 en cas d'utilisation
" intensive ". Il n'y a alerte que si le
témoin s'allume, accompagné
du témoin sur l'afficheur 2, d'un
message sur le tableau de bord ainsi
que d'un bip sonore.
Indicateur de niveau de carburant 3
Si le niveau est minimum, le témoin d'alerte 4 intégré à l'indicateur s'allume.
Faites le plein rapidement. Il vous reste environ 8 litres de carburant à partir du premier allumage du témoin. Le niveau de carburant utilisable est encore inférieur à ce chiffre. Selon la position du véhicule et les conditions de conduite, il peut arriver que le niveau de carburant ne soit pas indiqué correctement ou que le témoin ne s'allume pas systématiquement.
Indicateur de rapport engagé
Le rapport engagé apparaît sur l'afficheur 2. Pour plus de détails, reportezvous au passage " Boîte de vitesses automatique ", chapitre 2.
Indicateur d'ouverture/fermeture des ouvrants
Si une porte latérale ou la porte de coffre est ouverte ou mal fermée, l'afficheur 2 vous en avertit.
Moteur arrêté, si vous appuyez sur le bouton de démarrage/d'arrêt du moteur lors du ravitaillement en carburant, le nouveau niveau de carburant peut ne pas s'afficher sur l'indicateur de niveau de carburant 3. |
Rangement latéral non fermable Combi)
Rangement latéral non fermable
Il est possible de retirer le couvercle du compartiment latéral et ainsi
d'agrandir le
coffre à bagages.
Attrapez le couvercle par sa partie supérieure et retirez-le avec
précaution dans
le sens de la flèche " .
ATTENTION
V ...
Synoptique des éléments de commande
Climatronic : organes de commande
Les touches
Dégivrage intensif du pare-brise
Flux d'air sur les vitres
Flux d'air vers le buste
Flux d'air au plancher
Air de recyclage avec
capteur de qualité de l'air intérieur
Chauffage de la lunette arrière
...
Fusibles dans le tableau de bord
Couvercle de la boîte à fusibles/représentation schématique de la boîte à
fusibles
Les fusibles se trouvent sur le côté gauche du tableau de bord derrière un
cache.
Retirer le couvercle de la boîte à fusibles à l'aide d'un
tournevis " .
Après avoir ...
