Renault Latitude: Caméra de recul - La conduite - Manuel du conducteur Renault LatitudeRenault Latitude: Caméra de recul

Fonctionnement


Fonctionnement

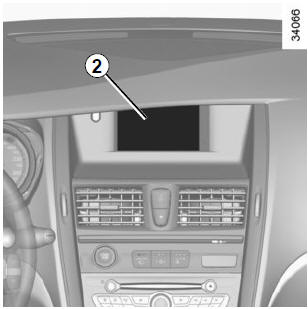

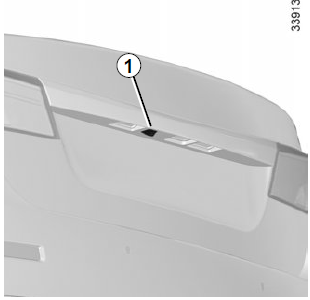

En marche arrière, la caméra 1 fournit une vue de la zone située derrière le véhicule sur l'écran tactile 2. Suivant véhicule, cette opération peut être accompagnée d'un gabarit mobile ou d'un gabarit fixe.

Nota : veillez à ce que la caméra de recul ne soit pas occultée (saletés, boue, neige...).

Nota : suivant véhicule, vous pouvez


Nota : suivant véhicule, vous pouvez régler certains paramètres depuis l'écran tactile 2. Reportez-vous à la notice de l'équipement.

fonction est une aide supplémentaire. Elle ne peut donc, en aucunCette
fonction est une aide supplémentaire. Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur.

Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu'il n'y ait pas d'obstacles mobiles (tels qu'un enfant, un animal, une poussette, un vélo...) ou un obstacle trop petit ou trop fin (pierre de taille moyenne, piquet très fin...) lors de la manoeuvre.

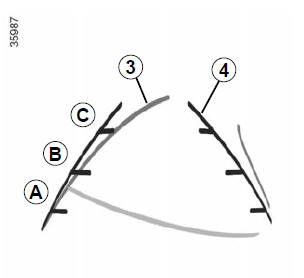

Gabarit mobile 3 (suivant véhicule)


Gabarit mobile 3 (suivant véhicule)

Il est représenté en bleu sur l'écran 2.

Il indique la trajectoire du véhicule en fonction de la position du volant.

Gabarit fixe 4

Le gabarit fixe est constitué de repères de couleurs A, B et C indiquant la distance derrière le véhicule :

  •  A (rouge) à environ 30 centimètres du véhicule ;
  •  B (jaune) à environ 70 centimètres du véhicule ;
  •  C (vert) à environ 150 centimètres du véhicule.

Ce gabarit reste fixe et indique la trajectoire du véhicule si les roues sont en ligne avec le véhicule.

Ce système s'utilise d'abord à l'aide d'un ou de plusieurs gabarits (mobile pour la trajectoire, fixe pour la distance).

Lorsque la zone rouge est atteinte, aidez-vous de la représentation du bouclier pour vous arrêter précisément.

L'écran représente une image inversée.

Les gabarits sont une représentation projetée sur sol plat, cette information est à ignorer lorsqu'elle se superpose à un objet vertical ou posé au sol.

Les objets qui apparaissent sur le bord de l'écran peuvent être déformés.

En cas de trop forte luminosité (neige, véhicule au soleil...), la vision de la caméra peut être perturbée.

Lorsque le coffre est ouvert ou mal fermé, le message "Coffre ouvert" apparaît et, suivant véhicule, l'affichage caméra disparaît.
