Renault Latitude: Fusibles - Conseils pratiques - Manuel du conducteur Renault LatitudeRenault Latitude: Fusibles

Boîte à fusibles


Boîte à fusibles

En cas de non-fonctionnement d'un appareil électrique, vérifiez l'état des fusibles.

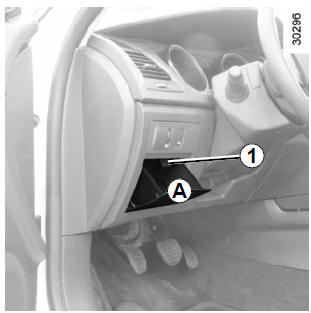

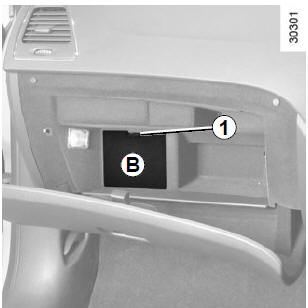

Ouvrez le vide-poches A ou, selon le véhicule, ouvrez la boîte à gants.

Appuyez sur la languette 1 puis tirez-la vers vous pour la dégager.

Recherchez le fusible correspondant en vous aidant de l'étiquette apposée au dos du vide-poches A ou du cache B et du tableau des fusibles en page suivante.

Pour fermer la boîte à fusibles, repositionnez le vide-poches A ou le cache B en commençant par le bas.

Conformément à la législation locale ou par précaution : procurez-vous chez un Représentant de la Marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.

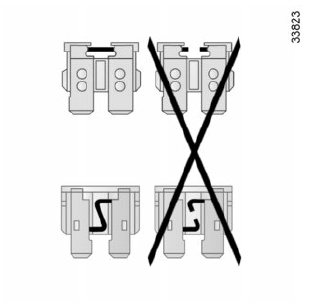

le fusible concernéVérifiez
le fusible concerné et remplacez-le, si nécessaire, par un fusible impérativement de même ampérage que celui d'origine.

Un fusible d'ampérage trop fort peut créer un échauffement excessif du circuit électrique (risque d'incendie) en cas de consommation anormale d'un équipement.

Fusibles de rechange


Fusibles de rechange

Au dos des trappes A et B, il y a des fusibles de rechange.

Il est recommandé de ne pas utiliser les emplacements de fusibles libres.

Pour remplacer un fusible, vous devez préalablement arrêter le moteur, retirer la carte RENAULT de son lecteur et éteindre tous les appareils électriques.

Affectation des fusibles (la présence des fusibles DÉPEND DU NIVEAU D'ÉQUIPEMENT DU VÉHICULE)
































Symbole

Affectation

Éclairage intérieur

Éclairage intérieur
Rétroviseur intérieur Rétroviseur intérieur
Lunette arrière dégivrante Lunette arrière dégivrante
Avertisseur sonore Avertisseur sonore
Sécurité enfants Sécurité enfants
Unité Contrôle Habitacle Unité Contrôle Habitacle
Prise diagnostic Prise diagnostic
Feux indicateurs de direction Feux indicateurs de direction
Lève-vitres électriques Lève-vitres électriques avant
Sièges chauffants Sièges chauffants
Porte de coffre Porte de coffre
Toit ouvrant Toit ouvrant
Frein de parking assisté Frein de parking assisté
Alimentation de l'attelage Alimentation de l'attelage
Réglage de siège du passager Réglage de siège du passager avant en arrière
Feux de stop Feux de stop
Amplificateur radio Amplificateur radio
Lève-vitres électriques Lève-vitres électriques
Autoradio Autoradio
Tableau de bord Tableau de bord
ABS/ESC ABS/ESC
Trappe à carburant Trappe à carburant
Sièges avec commandes Sièges avec commandes électriques
Prise d'accessoires Prise d'accessoires
Ventilation Ventilation
Air conditionné Air conditionné
Chauffage Chauffage
Lave-vitre avant Lave-vitre avant
Réglage en hauteur des Réglage en hauteur des projecteurs
Store pare-soleil de vitre Store pare-soleil de vitre arrière électrique

Certains accessoires sont protégés par

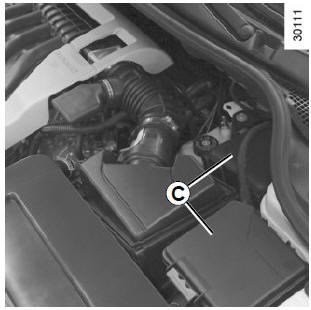

Certains accessoires sont protégés par des fusibles situés dans le compartiment moteur, dans la boîte à fusibles C.

Toutefois, du fait de leur accessibilité réduite, nous vous conseillons de faire remplacer les fusibles de la boîte C par un Représentant de la Marque.

BATTERIE : dépannage

Pour éviter tout risque d'étincelle

  •  Assurez-vous que les "consommateurs d'énergie" soient coupés avant de débrancher ou de rebrancher une batterie.
  •  lors de la charge, arrêtez le chargeur avant de connecter ou de déconnecter la batterie.
  •  ne déposez pas d'objet métallique sur la batterie pour ne pas créer de court-circuit entre les bornes.
  •  Attendez au moins une minute après une coupure moteur pour débrancher une batterie.
  •  veillez à bien rebrancher les bornes d'une batterie après remontage.

Branchement d'un chargeur de batterie

Le chargeur doit être compatible avec une batterie de tension nominale de 12 volts.

Conformez-vous aux instructions d'utilisation données par le fournisseur du chargeur de batterie que vous employez.

toute interventionAvant
toute intervention dans le compartiment moteur, le moteur doit être arrêté (et non pas mis en veille) : arrêtez impérativement le moteur (reportez-vous au paragraphe " Démarrage, arrêt du moteur " en chapitre 2).



la batterie avec précaution car elle contient de l'acide sulfuriqueManoeuvrez
la batterie avec précaution car elle contient de l'acide sulfurique qui ne doit pas entrer en contact avec les yeux ou la peau. Si un tel contact survient, rincez abondamment à l'eau. Si besoin, consultez un médecin.

Tenez toute flamme, tout point incandescent et toute étincelle éloignés des éléments de la batterie : Lors des interventions à proximité du moteur, prenez-garde : celui-ci peut être chaud. De plus, le motoventilateur peut se mettre en route à tout instant.

Risque de blessures.

Démarrage avec la batterie d'un autre véhicule

Pour démarrer, si vous devez utiliser la batterie d'un autre véhicule, procurez- vous des câbles électriques appropriés (section importante) chez un Représentant de la marque ou, si vous possédez déjà des câbles de démarrage, assurez-vous de leur bon état.

Les deux batteries doivent avoir une tension nominale identique : 12 V.

La batterie fournissant le courant doit avoir une capacité (ampère-heure, Ah) au moins égale à la batterie déchargée.

batteries peuventCertaines
batteries peuvent présenter des spécificités en terme de recharge.

Prenez conseil auprès d'un Représentant de la marque.

Évitez tout risque d'étincelle qui pourrait entraîner immédiatement une explosion et procédez au chargement dans un local bien aéré.

Risque de blessures graves.

Démarrage avec la batterie d'un autre véhicule (suite)


Démarrage avec la batterie d'un autre véhicule (suite)

Assurez-vous qu'aucun contact n'existe entre les deux véhicules (risque de court-circuit lors de la liaison des pôles positifs) et que la batterie déchargée est bien branchée. Coupez le contact de votre véhicule.

Démarrez le moteur du véhicule fournissant le courant et adoptez un régime moyen.

Branchez les câbles A et B impérativement sur les bornes indiquées.

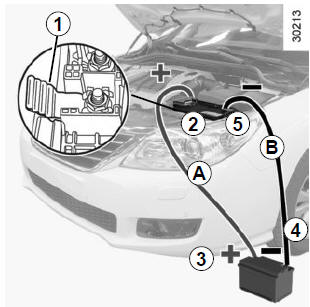

Batterie dans le compartiment moteur


Batterie dans le compartiment moteur

Fixez le câble positif A sur le support 1 fixé à la borne 2 (+) puis sur la borne 3 (+) de la batterie fournissant le courant.

Fixez le câble négatif B sur la borne 4 (-) de la batterie fournissant le courant puis sur la borne 5 (-) de la batterie déchargée.

Démarrez le moteur. Dès qu'il fonctionne, débranchez les câbles A et B dans l'ordre inverse (5-4-3-2  ou 6-4-3-9).

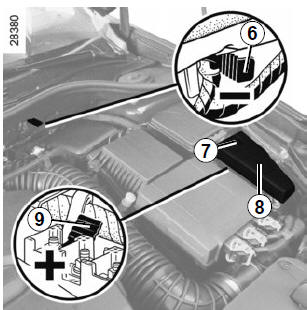

Batterie dans le coffre arrière (moteurs V6)

Utilisez les borniers dans le compartiment moteur.

Tournez la vis 7 d'un quart de tour vers la droite puis tirez le cache 8 vers le haut pour accéder au bornier 9 (+). Fixez le câble positif A sur le bornier 9 (+) puis sur la borne 3 (+) de la batterie fournissant le courant.

Fixez le câble négatif B sur la borne 4 (-) de la batterie fournissant le courant puis sur la borne 6 (-).

qu'il n'existe aucunVérifiez
qu'il n'existe aucun contact entre les câbles A et B, et que le câble positif A n'est pas en contact avec un élément métallique du véhicule fournissant le courant.

Risque de blessures ou d'endommagement du véhicule.
