Du fait de la nécessité de démonter des protecteurs, nous vous conseillons de faire remplacer vos lampes par un Représentant de la marque.
Suivant la législation ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles de rechange. |
Feux de croisement/de route

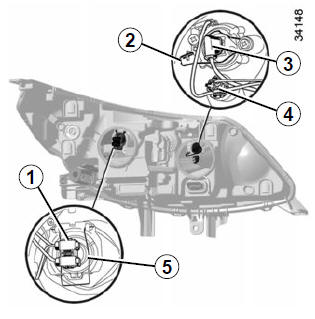

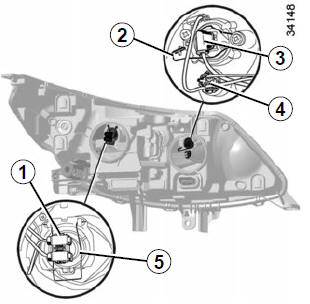

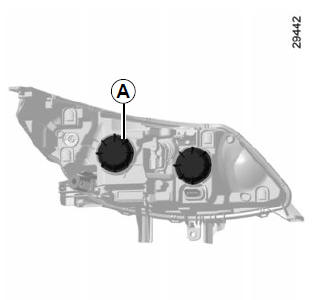

Tournez le cache A ou B d'un quart de tour dans le sens contraire des aiguilles d'une montre puis débranchez le connecteur 1 ou 3.
Défaites le clip 2 ou 5 en appuyant dessus puis déposez le porte-lampe.
Remplacez la lampe.
Avant
toute intervention dans le compartiment moteur, le moteur doit être arrêté (et non pas mis en veille) : arrêtez impérativement le moteur (reportez-vous au paragraphe " Démarrage, arrêt du moteur " en chapitre 2). |
Type de lampe : utilisez impérativement des lampes anti U.V. 55 W pour ne pas dégrader la glace plastique des projecteurs.
Feux de croisement 1 → H7 Feux de route 3 → H1
Ne touchez pas au verre de la lampe avec les mains. Tenez la lampe par son culot.
La lampe changée, veillez à bien repositionner le cache.
Les lampes
sont sous pression et peuvent éclater lors du remplacement. Risque de blessures. |
Lors des
interventions à proximité du moteur, prenez- garde : celui-ci peut être chaud. De plus, le ventilateur peut se mettre en route à tout instant. Risques de blessures. |
Feux de position avant

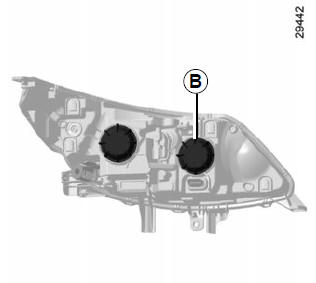

Tournez le cache B d'un quart de tour dans le sens contraire des aiguilles d'une montre puis déclippez le portelampe 4 en tirant dessus vers le haut pour retirer la lampe.
Type de la lampe : W5W.
Feu indicateur de direction
Consultez un Représentant de la marque.
Les lampes
sont sous pression et peuvent éclater lors du remplacement. Risque de blessures. |
Lors des
interventions à proximité du moteur, prenez- garde : celui-ci peut être chaud. De plus, le ventilateur peut se mettre en route à tout instant. Risques de blessures. |
